FNIRSI ψηφιακό LCR/ESR tester LCR-ST2 Plus, επαναφορτιζόμενο

FNIRSI ψηφιακό LCR/ESR tester LCR-ST2 Plus, επαναφορτιζόμενο

Το LCR-ST2 Plus της FNIRSI είναι ένα compact και επαγγελματικό LCR/ESR tester, που υποστηρίζει μετρήσεις τόσο μέσω tweezers όσο και μέσω Kelvin clip, καθιστώντας το ιδανικό για εξαρτήματα κάθε μεγέθους. Προσφέρει ακριβείς μετρήσεις αντίστασης, χωρητικότητας, επαγωγής, διόδων και τάσης έως 30V, αποτελώντας εξαιρετική επιλογή για τεχνικούς ηλεκτρονικών, εργαστήρια και επισκευές PCB.
Η FNIRSI προσφέρει καινοτόμες, υψηλής απόδοσης και προσιτές λύσεις εργαλείων με έμφαση στον απλό, αποτελεσματικό και φιλικό προς τον χρήστη σχεδιασμό.

Ακριβείς μετρήσεις πολλαπλών εξαρτημάτων
Μετρά με υψηλή ακρίβεια αντίσταση (10mΩ–10MΩ), χωρητικότητα (1pF–22mF), επαγωγή (1μH–10H), δίοδο (

Πλήρης ανάλυση ηλεκτρικών παραμέτρων
Υποστηρίζει προβολή D/Q/Z/X/θ/ESR για ολοκληρωμένη αξιολόγηση της συμπεριφοράς και της απόδοσης των ηλεκτρονικών εξαρτημάτων.

5 επιλεγόμενες συχνότητες μέτρησης
Διαθέτει επαγγελματικές συχνότητες δοκιμής στα 100Hz, 120Hz, 1kHz, 10kHz και 100kHz για ακριβή μέτρηση διαφορετικών τύπων εξαρτημάτων και εφαρμογών.

4 επίπεδα RMS δοκιμής
Ρυθμιζόμενα επίπεδα διέγερσης (0.1V/0.3V/0.6V/1.0V) για βελτιστοποιημένη σταθερότητα μετρήσεων σε διαφορετικά ηλεκτρονικά components.

Dual series / Parallel equivalent comparison
Εμφανίζει ταυτόχρονα ισοδύναμες τιμές σύνδεσης σειράς και παράλληλης σύνδεσης, μειώνοντας τις παρασιτικές παρεμβολές και βελτιώνοντας την ακρίβεια μέτρησης.

Sweep Mode πλήρους φάσματος
Η λειτουργία Full-Band Sweep από 100Hz έως 100kHz επιτρέπει γρήγορη ανάλυση πολλαπλών συχνοτήτων για λεπτομερή έλεγχο της απόκρισης των εξαρτημάτων.

Έξυπνη ταξινόμηση εξαρτημάτων
Υποστηρίζει intelligent sorting με tolerance grading για γρήγορο έλεγχο OK/NG σε μαζικές δοκιμές εξαρτημάτων.

Tweezers & Kelvin clip
Ο διπλός σχεδιασμός με ίσιες και κυρτές μύτες tweezers διευκολύνει τη μέτρηση SMD εξαρτημάτων, ενώ το Kelvin clip προσφέρει four-wire ακριβείς μετρήσεις για μεγαλύτερα εξαρτήματα.

Έξυπνες λειτουργίες & εργονομία
Αυτόματη αναγνώριση R/C/L, διπλή προβολή παραμέτρων, HOLD/MAX/MIN, αυτόματη περιστροφή οθόνης, μαγνητική βάση.

Έγχρωμη HD οθόνη 1.47″
Η οθόνη υψηλής ανάλυσης προσφέρει καθαρή και ευανάγνωστη προβολή δεδομένων τόσο σε εργαστήριο όσο και σε χρήση πεδίου.

Επαναφορτιζόμενη μπαταρία
Διαθέτει μπαταρία 300mAh που προσφέρει αυτονομία έως περίπου 3 ώρες συνεχούς λειτουργίας. Η φορτιση του γίνεται μέσω θύρας USB-C.

Τεχνικά χαρακτηριστικά
Capacitance
-1mF-22mF: 100Hz/20Hz: 5% ± 3 digits, 1KHz: 5% ± 3 digits, 10KHz: /, 100KHz: /
-1nF-1µF: 100Hz/20Hz: 2% ± 3 digits, 1KHz: 0.5% ± 3 digits, 10KHz: 0.5% ± 3 digits, 100KHz: 5% ± 3 digits
-1µF-1mF: 100Hz/20Hz: 2% ± 3 digits, 1KHz: 2% ± 3 digits, 10KHz: 2% ± 3 digits, 100KHz: 5% ± 3 digits
-1pF-1nF: 100Hz/20Hz: /, 1KHz: 2% ± 3 digits, 10KHz: 2% ± 3 digits, 100KHz: 5% ± 3 digits

Inductance
-1H-10H: 100Hz/20Hz: 5% ± 3 digits, 1KHz: 5% ± 3 digits, 10KHz: /, 100KHz: /
-10µH-1mH: 100Hz/20Hz: 2% ± 3 digits, 1KHz: 0.5% ± 3 digits, 10KHz: 0.5% ± 3 digits, 100KHz: 5% ± 3 digits
-1mH-1H: 100Hz/20Hz: 2% ± 3 digits, 1KHz: 2% ± 3 digits, 10KHz: /, 100KHz: /
-1µH-10µH: 100Hz/20Hz: /, 1KHz: 2% ± 3 digits, 10KHz: 2% ± 3 digits, 100KHz: 5% ± 3 digits

Resistance
-1MΩ-10MΩ: 100Hz/20Hz: 5% ± 3 digits, 1KHz: 5% ± 3 digits, 10KHz: /, 100KHz: /
-1Ω-1kΩ: 100Hz/20Hz: 1% ± 3 digits, 1KHz: 0.5% ± 3 digits, 10KHz: 1% ± 3 digits, 100KHz: 5% ± 3 digits
-1kΩ-1MΩ: 100Hz/20Hz: 1% ± 3 digits, 1KHz: 0.5% ± 3 digits, 10KHz: 1% ± 3 digits, 100KHz: /
-10mΩ-1Ω: 100Hz/20Hz: 2% ± 3 digits, 1KHz: 2% ± 3 digits, 10KHz: 2% ± 3 digits, 100KHz: 5% ± 3 digits

Diode & Voltage
-Diode: On-state Voltage -Voltage: ±30V

Parameters
-Screen Display: 1.47″ HD Display
-Standby Time: ~3H
-Interface: USB-C
-Operating Temperature: 0 °C ~ 50 °C
-Weight: ~60.8g
-Dimensions: 31×170.7×20.3mm

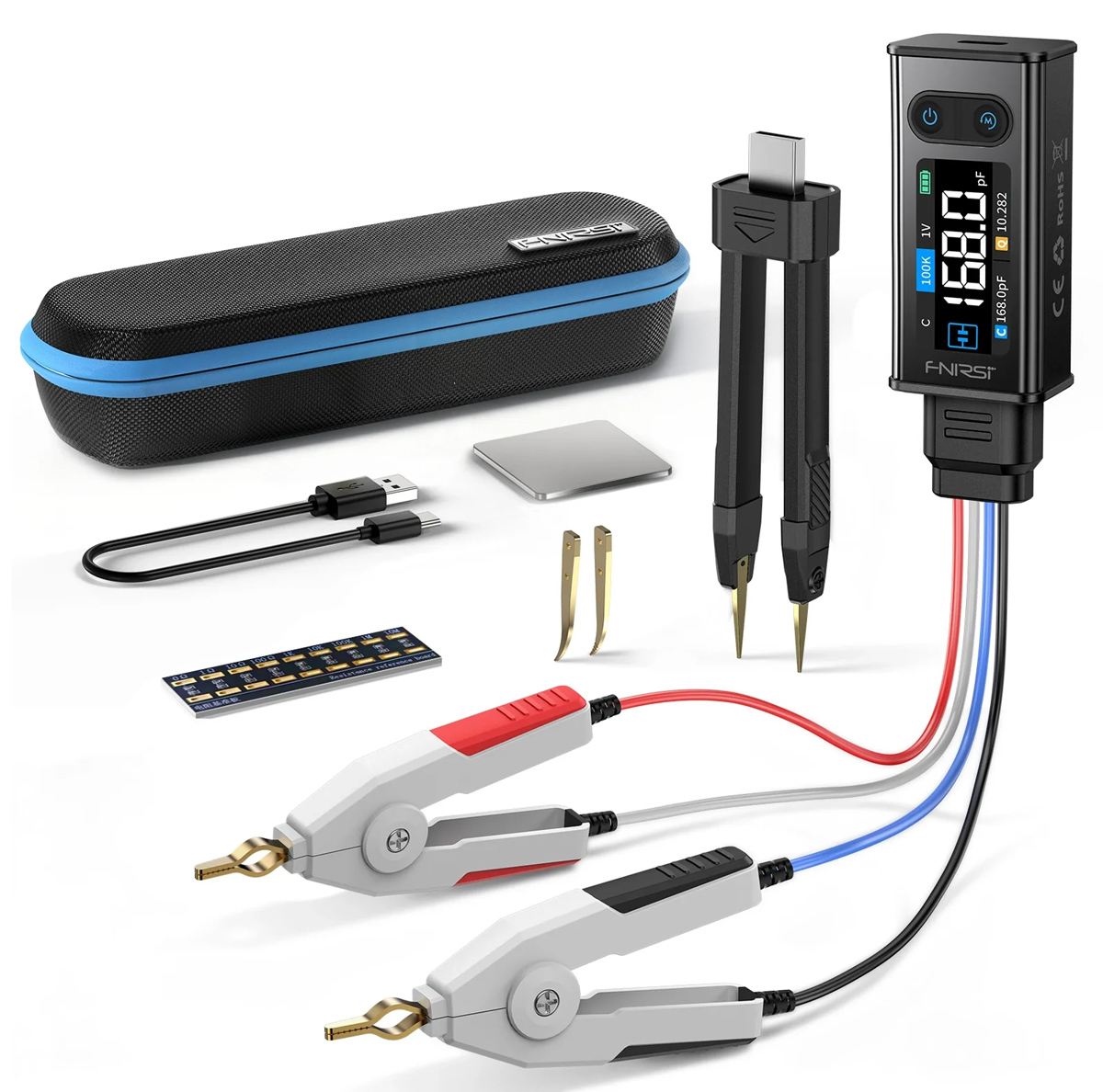

Περιεχόμενα συσκευασίας
-LCR-ST2 Plus Tweezer
-Kelvin Test Clip
-Curved Tip
-Shorting Plate
-Data Cable
-Storage Bag
